Overzicht van Energie Dashboards

Ons platform biedt flexibele tools om het energieverbruik binnen uw faciliteit te analyseren. U kunt individuele machines of hele groepen selecteren en uw weergave aanpassen om te focussen op wat voor u het belangrijkst is.

Belangrijkste functies:

• Selectie van machines en groepen via selectievakjes in de zijbalk

• Snelle datumselecties en aangepaste datumbereiken

• Selecteer verschillende tabbladen om het vermogen- of energieverbruik in verschillende weergaven te analyseren.

---

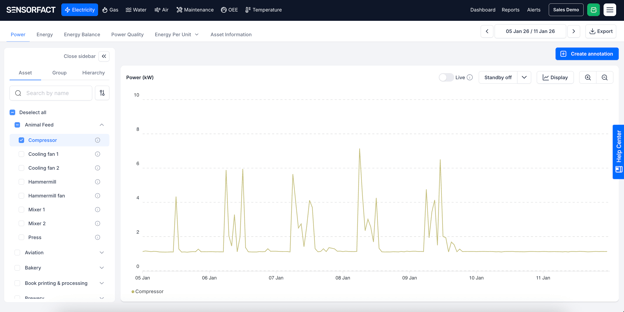

Vermogen-tabblad (kW)

Het Vermogen-tabblad toont realtime elektriciteitsverbruik, zodat u precies ziet wanneer uw apparatuur actief is en hoeveel vermogen het verbruikt. Deze weergave helpt bij het herkennen van gebruikspatronen en het opsporen van afwijkingen.

Belangrijkste functies:

• Tijdreeksdiagram van stroomverbruik in kilowatt

• Zicht op stroompieken en standby-periodes

• Totale en gemiddelde vermogenswaarden voor de geselecteerde periode – klik op de knop “Display”

Hoe te gebruiken:

• Monitor het piekvermogen gedurende de dag voor een enkele machine of selecteer alles om het totale stroomverbruik te volgen

• Identificeer apparatuur die buiten geplande uren draait

• Detecteer afwijkende verbruikspatronen

---

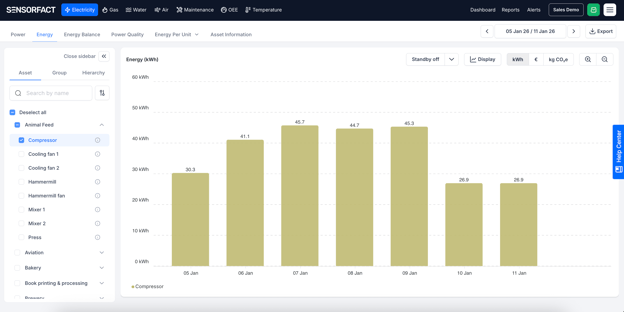

Energie-tabblad (kWh)

Het Energie-tabblad geeft een volledig overzicht van uw totale elektriciteitsverbruik over tijd. Dit helpt u om verbruikspatronen te begrijpen en de effectiviteit van energiebesparende maatregelen te volgen.

Belangrijkste functies:

• Dagelijkse of periodieke energieverbruiktotalen in kilowattuur, euro's of CO₂

• Vergelijkende weergave over verschillende tijdsperiodes

• Totale en gemiddelde energieverbruikscijfers – klik op de knop “Display”

Hoe te gebruiken:

• Vergelijk energieverbruik tussen verschillende dagen of weken

• Identificeer periodes met hoog verbruik

• Controleer energierekeningen aan de hand van werkelijke verbruiksdata

---

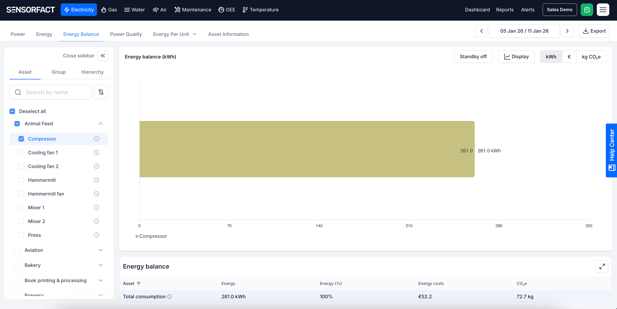

Energiebalans-tabblad

Het Energiebalans-tabblad toont het energieverbruik per apparaat, zodat u precies weet welke machines het meeste vermogen verbruiken. Deze informatie is essentieel voor het gericht verbeteren van energie-efficiëntie.

Belangrijkste functies:

• Proportionele verdeling van energieverbruik per apparaat

• Totale verbruik weergegeven als cirkeldiagram

• Gegevens ook beschikbaar als tabel – klik op de knop “Display”

Hoe te gebruiken:

• Identificeer energie-intensieve apparatuur

• Prioriteer machines voor efficiëntie-upgrades

• Begrijp hoe het energieverbruik binnen uw faciliteit is verdeeld

---

Stroomkwaliteit tabblad

Het Stroomkwaliteit-tabblad geeft je gedetailleerde (real-time) inzichten in de kwaliteit van je elektriciteitsvoorziening en de prestaties van je assets. Door het monitoren van belangrijke elektrische parameters kun je onregelmatigheden opsporen, inefficiënties identificeren en potentiële problemen tijdig signaleren.
Alleen assets die door een Vermogensmeter (Power Meter) worden gemeten, zijn zichtbaar in het Stroomkwaliteit-tabblad.

Belangrijkste functies:

• Vermogen: Visualiseer trends in energieverbruik met:
  • Actief vermogen (kW) – het vermogen dat daadwerkelijk door apparatuur wordt gebruikt
  • Blindvermogen (kVAr) – het vermogen dat nodig is om magnetische velden in stand te houden
  • Schijnbaar vermogen (kVA) – het totale vermogen dat aan het systeem wordt geleverd
• Spanning: Bewaak spanningsniveaus om dips, pieken of instabiliteit in de elektriciteitsvoorziening te detecteren.
  • De gemiddelde spanning wordt berekend als:
    • Lijn-lijn spanning: (U12 + U23 + U31) / 3
    • Lijn-nul spanning: (U1N + U2N + U3N) / 3
  • Spanning per fase is beschikbaar voor:
    • Lijn-lijn spanning
    • Lijn-nul spanning
• Stroom: Volg de totale stroom om afwijkend gedrag of overbelasting van apparatuur te identificeren. Stroom kan worden weergegeven als:
  • Gemiddelde stroom: Dit vertegenwoordigt de equivalente driefasige stroom en wordt berekend als:
    S / (√3 · V_LL,avg), waarbij S het schijnbare vermogen is.
  • Stroom per fase: Toont de gemeten stroom voor elke afzonderlijke fase.
• Arbeidsfactor (Power Factor): Bewaak de efficiëntie van elektriciteitsgebruik om optimalisatiemogelijkheden te identificeren. Let op: Wanneer het actieve vermogen bijna nul is (bijv. tijdens stand-by), hebben kleine meetvariaties een grote invloed op de berekening van de arbeidsfactor, wat kan leiden tot schommelende of onverwachte waarden.



Hoe te gebruiken:

• Selecteer één of meerdere assets uit de lijst om hun power quality-metrics te bekijken

• Pas het datumbereik aan om prestaties over specifieke periodes te analyseren

• Vergelijk patronen in vermogen, spanning, stroom en vermogensfactor om afwijkingen te detecteren

---
